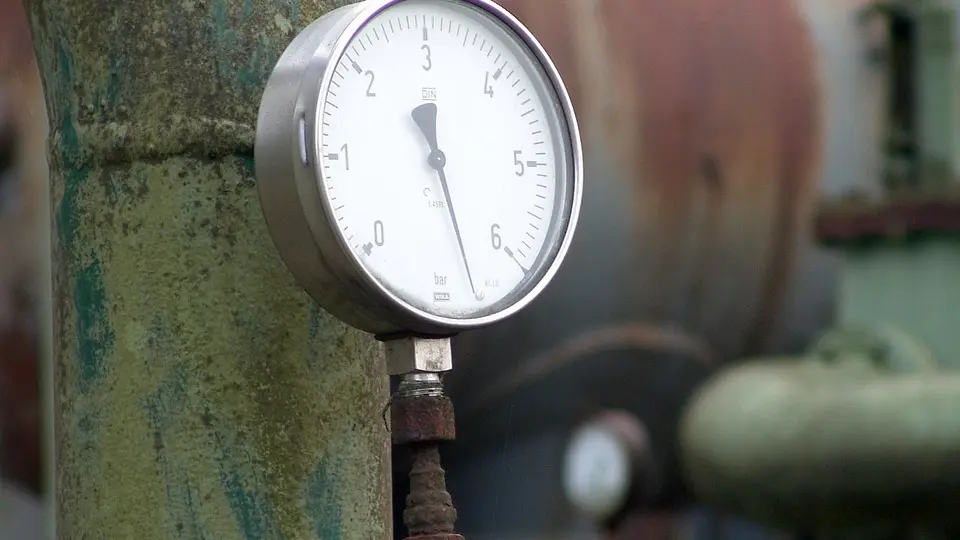

Calibração de Manômetro

Calibrar um manômetro exige comparar sua indicação com uma referência rastreável em diferentes pontos da escala, normalmente em subida e descida. O objetivo não é apenas observar o ponteiro no zero, mas quantificar erro, repetibilidade aparente e histerese ao longo do ciclo definido pelo procedimento.

Classe de exatidão e erro máximo permitido

Quando a classe é expressa como percentual do span, uma forma comum de calcular o erro máximo permitido é EMP = |span| × classe ÷ 100. A marcação do mostrador, a ficha técnica e a norma aplicável devem ser conferidas, porque o critério pode variar conforme construção, faixa e fabricante.

Em um manômetro de 0 a 10 bar, classe 1,0% do span, o EMP calculado é 0,10 bar. Isso não significa que qualquer procedimento deva aceitar automaticamente esse valor: a aplicação pode exigir critério mais restritivo ou avaliação de incerteza.

Pontos de subida e descida

Uma sequência usual cobre zero, 25%, 50%, 75% e 100% da faixa, seguida dos mesmos pontos em descida. O procedimento pode exigir mais pontos, tempo de estabilização, batidas leves permitidas ou proibidas e ciclos de pré-condicionamento.

• Erro de subida: indicação na subida − referência.
• Erro de descida: indicação na descida − referência.
• Histerese no ponto: |indicação na subida − indicação na descida|.
• Maior erro absoluto: maior módulo entre os erros observados no ponto.

Exemplo numérico

Considere o manômetro 0–10 bar, classe 1,0%, com EMP de 0,10 bar. No ponto de referência de 6,00 bar, ele indica 6,06 bar na subida e 5,96 bar na descida.

• Erro de subida: +0,06 bar.
• Erro de descida: −0,04 bar.
• Histerese no ponto: 0,10 bar.
• Maior erro absoluto: 0,06 bar.

Se o critério simples considerar apenas o maior erro absoluto contra o EMP de 0,10 bar, esse ponto está dentro do limite. A conclusão sobre o instrumento completo depende de todos os pontos, do procedimento, da incerteza e de eventuais limites específicos para histerese.

Cuidados antes e durante a calibração

• Confirme faixa, unidade, classe, posição de montagem e compatibilidade com o meio de pressão.
• Inspecione visor, ponteiro, conexão, mecanismo e sinais de deformação, corrosão ou sobrepressão.
• Escolha padrão e acessórios compatíveis com a faixa, o fluido e a exatidão requerida.
• Elimine vazamentos e aplique pressão gradualmente, sem ultrapassar limites do instrumento ou da bancada.
• Registre a referência e a indicação sem arredondamento prematuro.

Zero incorreto não explica todos os erros

Um desvio de zero pode aparecer em toda a escala, mas ajustar somente o ponteiro não corrige automaticamente não linearidade, atrito, folga, deformação do elemento sensor ou histerese. O ciclo completo deve ser repetido após qualquer ajuste permitido.
