Como calibrar uma válvula de controle 4-20 mA?

Normalmente são aplicados pontos como 4, 8, 12, 16 e 20 mA, conferindo abertura, fechamento, curso, sentido de ação, posicionador, feedback e tolerância aceita pelo processo.

O que significa ação direta e ação reversa?

Na ação direta, o aumento do sinal tende a aumentar a abertura da válvula. Na ação reversa, o aumento do sinal tende a reduzir a abertura, dependendo da configuração do posicionador e da falha segura.

A calculadora substitui calibração em campo?

Não. A ferramenta é orientativa. A calibração real precisa considerar posicionador, atuador, alimentação pneumática, atrito, histerese, documentação, segurança e procedimento interno.

Posso usar para válvula com posicionador pneumático?

Sim, como apoio. A ferramenta mostra referência 3-15 psi equivalente, mas o ensaio real deve verificar o comportamento do conjunto I/P, posicionador, atuador e válvula.

Split range Teste de loop

Calculadora de Calibração de Válvula de Controle

Conteúdo técnico: ALOGY Engenharia · Atualizado em: 29/07/2026

Calcule sinal 4-20 mA, abertura esperada, curso da haste, referência pneumática 3-15 psi, erro de posição e status por tolerância para apoio em calibração, teste de curso e comissionamento de válvulas de controle.

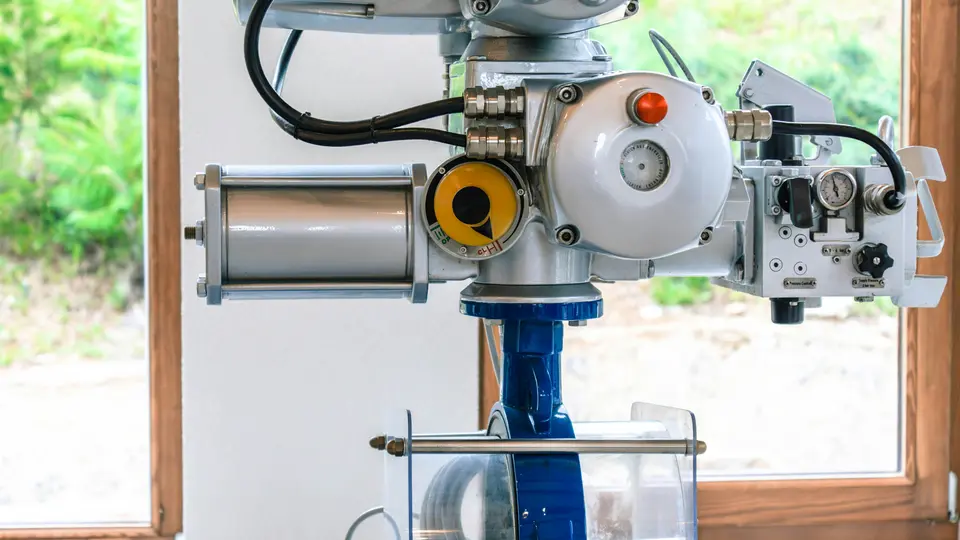

Válvula de controle com atuador e posicionador em bancada — Contexto visual de uma válvula de controle. A fotografia é ilustrativa e não representa equipamento, cliente, instalação ou serviço executado pela ALOGY.

Ferramenta para apoio técnico

Use como conferência e preparação de campo. A calibração real depende do tipo de válvula, posicionador, atuador, sentido de ação, falha segura, alimentação pneumática, histerese, atrito, estanqueidade, intertravamentos e procedimento aprovado. Não substitui calibração formal, laudo, ART ou validação por profissional habilitado.

Dados da válvula

Informe o ponto aplicado e a posição real medida, quando houver. A ferramenta compara o esperado com o real e mostra aprovação pela tolerância definida.

Calcular a partir de

Sinal aplicado (mA)

Ação da válvula

Curso total da haste (mm)

Posição real medida (%)

Tolerância permitida (±%)

Sinal mínimo (mA)

Sinal máximo (mA)

Resultado

Comando global-

Sinal aplicado-

Posição esperada-

Curso esperado-

Referência pneumática-

Desvio-

Informe os dados para calcular.

Abertura esperada

Posição real

Tabela de pontos recomendados

Use os pontos abaixo como referência inicial para teste de curso e registro de calibração. Em campo, registre também subida e descida para verificar histerese.

Ponto	Sinal	Abertura direta	Abertura reversa	Curso direto	3-15 psi

Cuidados práticos

Confirme se a válvula é ar-para-abrir ou ar-para-fechar.
Valide a falha segura antes de liberar a malha.
Confira se o posicionador está em ação direta ou reversa conforme o projeto.
Faça teste em subida e descida para observar histerese e agarramento.
Registre sinal aplicado, posição real, desvio e condição da alimentação pneumática.

Perguntas rápidas

Quais pontos testar?

O padrão mais comum é 0%, 25%, 50%, 75% e 100%, equivalentes a 4, 8, 12, 16 e 20 mA em uma malha linear.

O que é histerese?

É a diferença entre a posição da válvula quando o ponto é alcançado subindo e quando o mesmo ponto é alcançado descendo. Pode indicar atrito, folga ou problema no conjunto.

Serve para válvula on/off?

Não é a aplicação principal. Esta ferramenta é voltada para válvulas modulantes de controle com sinal proporcional, posicionador ou indicação de curso.

Roteiro de calibração da válvula

A ferramenta relaciona o sinal aplicado com a posição e o curso esperados. Use-a para preparar pontos de subida e descida, registrar desvio e identificar indícios de histerese, atrito ou ajuste incorreto do posicionador.

Preparação do teste

Confirme ação direta ou reversa, curso nominal e faixa de sinal.
Isole o efeito do processo quando o procedimento exigir teste em bancada ou posição segura.
Registre pressão de alimentação, comando, posição indicada e posição mecânica observada.
Execute pelo menos um ciclo ascendente e um descendente nos mesmos pontos.

Como interpretar o desvio

Compare posição real e esperada no mesmo sentido de aproximação. Diferenças entre subida e descida podem indicar histerese; atraso ou movimento em saltos pode indicar stiction; erro semelhante em todos os pontos pode indicar ajuste de zero ou span.

Antes de aprovar

Confirme repetibilidade após qualquer ajuste.
Verifique fim de curso, feedback, alarmes e sentido de falha.
Não use apenas o sinal elétrico para concluir sobre a resposta mecânica.
Registre instrumento de referência, condição do ar e tolerância adotada.

Limite: a ferramenta não calcula dimensionamento de Cv, força do atuador, capacidade de fechamento ou desempenho dinâmico da malha.

Exemplo de calibração e diagnóstico

Considere uma válvula de ação direta com comando de 12 mA, curso nominal de 40 mm e posição medida de 48%. Em uma faixa de 4 a 20 mA, 12 mA correspondem a 50% do comando; portanto, a posição esperada é 50% e o curso esperado é 20 mm. O desvio observado é de −2 pontos percentuais.

Esse valor deve ser comparado com a tolerância definida pelo procedimento da planta. Um ponto isolado dentro da tolerância não comprova o desempenho do conjunto. Repita o ensaio em subida e descida, incluindo 0%, 25%, 50%, 75% e 100%, para avaliar repetibilidade, histerese e movimento irregular.

O que verificar quando o desvio se repete

Erro semelhante em toda a faixa: confira zero, span, realimentação e parametrização do posicionador.
Diferença entre subida e descida: investigue histerese, folgas, atrito e condição das gaxetas.
Movimento em saltos: verifique stiction, pressão de alimentação e dimensionamento do atuador.
Fim de curso incorreto: confirme batentes, acoplamento, curso mecânico e configuração de falha segura.
